WH-300系列分布式蓄电池在线管理系统
一、产品介绍：
WH-300系列分布式蓄电池在线管理系统主要功能为：实时监测电池整组电压、充放电电流、单体电池电压、单体电池内阻、单体电池温度、环境温度等；任何电池参数超出阀值后可以自动告警，并精确预警性能劣化的电池，支持接入第三方软件平台。
每个WH-07模块可长期在线监测包括电池电压，内阻和温度的电池信息，可以将电池故障和电力系统停机的风险降至最低。收集模块可以自动轮巡每个WH-07模块数据，定时自动测试电池内阻，将电池相关数据进行分析、处理、保存和上传数据中心；每个WH-07模块和蓄电池一一对应，WH-07模块通过导轨或者粘贴固定于电池架，每一个单体配置一个WH-07模块，连接线短，这样使得现场施工布线非常简单。可以与 收集模块、监控主机配合，组成分布式蓄电池管理系统，综合管理和维护蓄电池组，查看电池运行的状态参数。
二、系统组成
1、WH-07模块（图2）：用于单体电池的电压、内阻、温度的电池数据监测采集；
2、收集模块（选配） (图4)：
用于PC机一对多与WH-07模块通讯，通过收集模块中的CPU，自动将总线内的所有WH-07模块的各项数据收集起来，统一通过串口发送给PC机或者第三方软件集成系统。适用于模块数量多的场合。
指令可以召测整个总线内模块的数据。
3、监控主机（选配）（图5）：提供人机交互界面，实时数据和告警显示，数据保存和输出控制，与系统软件通讯；
4、监测系统软件（选配）：用于蓄电池组的数据管理、查询和电池数据统计、分析、打印；
5、其他附件：电流互感器、总电压采集线、单体监测线、主机电源线等。

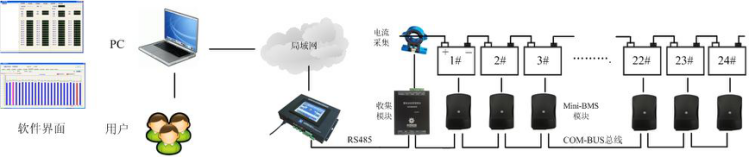

系统图 (图1)
三、主要功能

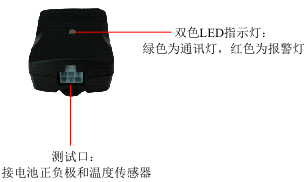

1、WH-07模块 （图2）
Ø 实时单体内阻在线测试，内阻测试不产生热量，安全可靠。
Ø 实时监测电池单体电压，超限时自动告警，告警时模块面板红色指示灯闪烁。
Ø 实时监测单体电池内部温度，超限时自动告警，告警时模块面板红色指示灯闪烁。
Ø 模块带光电隔离，支持MODBUS协议，极易接入第三方监控系统。
Ø 端口EMC设计，具有超强的抗电磁干扰能力，对高频UPS电池组均能够达到很高的测量精度。
2、收集模块（图4）
收集模块是用于通信协议转换的模块，通过该模块可以将信号转换成RS485接口，传输给监控计算机或监控主机可以从连接在总线上的所有的WH-07模块获取数据；可以和组测试模块配合实时监测电池组的总电压和电流。
Ø 可以监测每组电池的组电压、充放电电流、环境温度；
Ø 轮巡读取每个WH-07模块测得的电池电压、内阻与温度值；
Ø 带一个RS485口，可接入到上位机。
3、监控主机 图4
Ø 实时显示电池组的总电压、总电流、每节电池的内阻、电压、温度等电池的工作状态信息。
Ø 多种异常报警功能：总电压异常、电流异常、温度异常、单体电压异常、内阻异常、模块通讯异常、浮充电压异常等报警。
Ø 具有充、放电过程数据存储记录功能。
Ø 异常报警、历史数据查询功能。
Ø USB数据转存接口。
Ø 配合充、放电仪进行电池放电活化功能。
Ø 带有RS232、RS485、RJ45通讯端口。
Ø 主机电源：交流220V 或 直流48V等
四、技术参数：
|
项目名称
|
规格型号
|
|
产品名称
|
WH-07-02V
|
WH-07-12V
|
|
电池电压
|
2V
|
12V
|
|
内阻测量范围
|
0~20mΩ
|
0~200mΩ
|
|
内阻测量精度
|
±2%
|
±2%
|
|
单体电压测量范围
|
1~3V
|
4~16V
|
|
单体电压测量精度
|
±(0.1%+1mV)
|
±(0.1%+10mV)
|
|
温度测量范围
|
-10~80℃
|
-10~80℃
|
|
温度测量精度
|
±1℃
|
±1℃
|
|
耗电量（电池取电方式）
|
＜60mA
|
＜25mA
|
|
监测能力
|
支持250个模块并网
|
|
通信接口
|
RJ11
|
|
通讯协议
|
标准MODBUS协议
|
|
工作温度
|
-5℃～50℃
|
|
相对湿度
|
5％～90％
|
|
安装方式
|
DIN导轨和粘接
|
五、软件功能介绍
Ø 内阻分析功能：当电池放电时自动测试每节单体电池内阻值。
Ø 能进行内阻的，历史记录对比和整组内阻对比分析电池的容量。
Ø 多种异常报警功能：总电压异常、电流异常、温度异常、单体电压异常、模块通讯异常、浮充电压异常等报警。
Ø 对主机进行参数设定功能。
Ø 异常报警查询功能
Ø 读取历史放电数据功能
Ø 自动生成并打印蓄电池放电报告功能
Ø 自动分析电池的容量，并对落后提出处理建议
Ø 远程IE浏览器登陆功能，手机APP访问功能

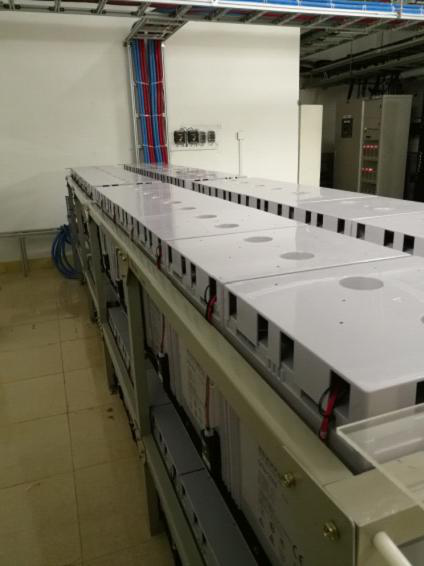

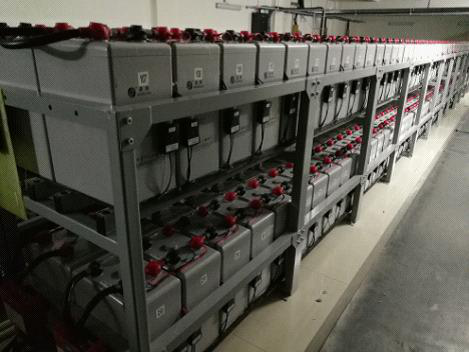

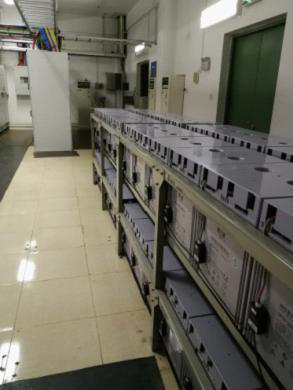

六：案例参考

|
